Absztrakt
Hajlított fémlemezegy precíziósan megtervezett anyagforma, amelyet széles körben használnak az építészetben, a közlekedésben, az energiarendszerekben és az ipari berendezésekben. Ez a cikk elmagyarázza, hogyan készül az íves fémlemez, hogyan készül, specifikálódik és hogyan alkalmazható, a gyártási módszerekre, az anyagparaméterekre, a tűrésszabályozásra és a teljesítménykövetelményekre összpontosítva. A központi cél annak tisztázása, hogy az íves fémlemez hogyan támogatja a szerkezeti integritást, a funkcionális hatékonyságot és a méretezhető gyártást a globális piacokon.

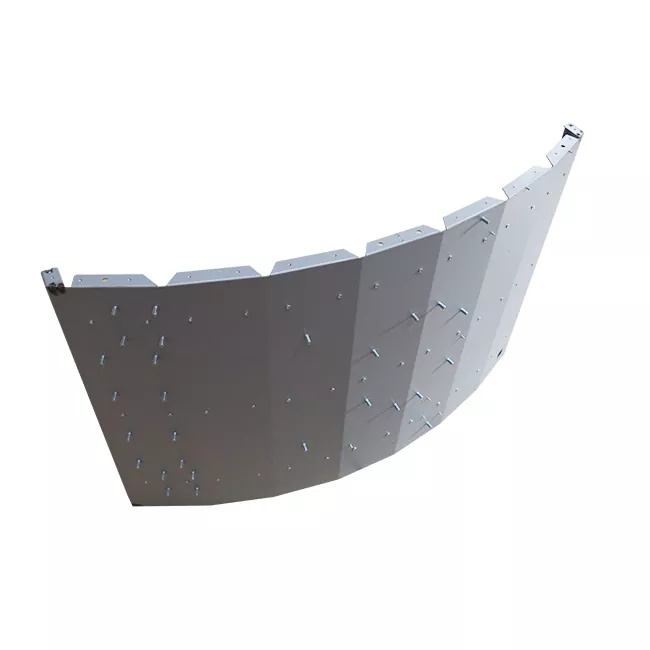

Az ívelt fémlemezek olyan lapos fémlemezekre utalnak, amelyeket mechanikai alakítási eljárások során plasztikusan szabályozott sugarúvá vagy összetett ívelt geometriává alakítanak. A lapos panelekkel ellentétben az ívelt konfigurációk javítják a terheléselosztást, az aerodinamikai teljesítményt és az esztétikai folytonosságot. Ezek a jellemzők az ívelt fémlemezt a nyomástartó edények, burkolatok, homlokzatok, csatornák, autóipari panelek és szerkezeti házak alapelemévé teszik.
Az ívelt fémlemez alapértéke abban rejlik, hogy képes ötvözni a geometriai rugalmasságot az anyagszilárdsággal. A görbület bevezetésével a fém megnöveli a merevséget a vastagság növelése nélkül, így könnyebb szerkezeteket tesz lehetővé, miközben megtartja a mechanikai stabilitást. Ez az elv különösen fontos azokban az iparágakban, ahol a súlycsökkentés és a tartósság kritikus teljesítménymutatók.
Mérnöki szempontból az ívelt fémlemezt nem csak a megjelenés határozza meg. Szigorú mérettűrések, hajlítási sugarak, felületi integritás és a maradékfeszültség szabályozása szabályozza. Ezek a tényezők közvetlenül befolyásolják a későbbi szerelési pontosságot és a hosszú távú élettartamot.
A paraméterek pontos meghatározása elengedhetetlen a gyárthatóság és a funkcionális konzisztencia biztosításához. Az ívelt fémlemez specifikációk jellemzően figyelembe veszik az anyagminőséget, a vastagságot, a görbületi sugarat, az alakítási módszert és a felületkezelést. Ezeket a paramétereket a terhelési feltételek, a környezeti expozíció és a szabályozási szabványok alapján választják ki.
| Paraméter | Tipikus tartomány | Műszaki jelentősége |
|---|---|---|
| Anyag típusa | Szénacél, rozsdamentes acél, alumíniumötvözet | Meghatározza a korrózióállóságot, szilárdságot és alakíthatóságot |
| Vastagság | 0,5 mm – 12 mm | Befolyásolja a hajlítóerőt, a merevséget és a súlyt |
| Görbületi sugár | R10 mm – R3000 mm | Meghatározza a szerkezeti viselkedést és az alakítás megvalósíthatóságát |
| Dimenziótűrés | ±0,2 mm – ±1,0 mm | Biztosítja az összeszerelési kompatibilitást |
| Felületi kidolgozás | Malomfényezés, szálcsiszolt, bevonatos | Támogatja a tartósságot és a vizuális követelményeket |
A paraméteroptimalizálás egyensúlyt teremt a tervezési szándék és a gyártási korlátok között. A túl szűk sugarak vagy vékony idomok növelhetik az alakítás bonyolultságát, míg a túlméretezett tűrések veszélyeztethetik a teljesítményt. Ezért a specifikáció kidolgozása jellemzően a tervezők és a gyártók együttműködési folyamata.
Az ívelt fémlemezek gyártása az anyageltávolítás helyett az ellenőrzött deformáción alapul. A gyakori alakítási technikák közé tartozik a görgős hajlítás, a présfékes hajlítás, a feszített alakítás és a növekményes alakítás. Mindegyik módszer különböző görbületi profilokat és gyártási mennyiségeket szolgál ki.
A hengeres hajlítást gyakran alkalmazzák hengeres vagy kúpos formákhoz, állítható görgők segítségével a görbület fokozatos bevezetése érdekében. A présfék hajlítás alkalmas szegmentált ívekre, míg a sztreccsformálás sima, folyamatos kontúrokat tesz lehetővé minimális visszaugrással.
A minőség-ellenőrzés a gyártás során szerves része. A méretellenőrzés igazolja a sugár pontosságát, míg a felületértékelés mikrorepedéseket vagy torzulásokat azonosít. A maradékfeszültség-kezelés is kritikus, mivel az egyenetlen feszültségeloszlás deformációhoz vezethet a szervizelés során.
Hajlított fémlemez – gyakori kérdések és válaszok
K: Hogyan befolyásolja a görbület a fémlemez mechanikai szilárdságát?
V: A görbület növeli a szerkezeti merevséget azáltal, hogy újraelosztja az alkalmazott terheléseket az ív mentén, csökkenti a helyi feszültségkoncentrációkat és javítja az általános teherbíró képességet.
K: Hogyan kezelhető a visszaugrás hajlított lemezalakítás során?
V: A visszarugózást túlhajlítási számításokkal, anyagspecifikus alakítási adatokkal és folyamatkalibrációval vezérlik, biztosítva, hogy a végső geometria megfeleljen a tervezési előírásoknak.
K: Hogyan lehet megőrizni a felület integritását hajlítás közben?
V: A felület sértetlenségét a megfelelő szerszámsugár kiválasztásával, az alakítási sebesség szabályozásával, valamint a feldolgozás során védőfóliák vagy kenés alkalmazásával megőrzi.
Az íves fémlemezgyártás fejlődése szorosan összefügg a digitális tervezés és automatizálás fejlődésével. A szimuláció által vezérelt alakítási elemzés lehetővé teszi a mérnökök számára, hogy a gyártás előtt előre jelezzék az alakváltozási viselkedést, csökkentve a kísérleti iterációkat és az anyagpazarlást.
Ezenkívül a testreszabott geometriák iránti kereslet felgyorsítja a kis volumenű, nagy pontosságú kimenetre képes rugalmas alakítórendszerek elfogadását. A fenntarthatósági megfontolások is befolyásolják az anyagválasztást, előnyben részesítve az újrahasznosítható ötvözetek és az energiahatékony folyamatokat.
Mivel az iparágak integrált tervezési megoldásokat követnek, az ívelt fémlemez továbbra is támogatja a moduláris felépítést, a könnyűszerkezeteket és az adaptív termékarchitektúrákat. Relevanciája a hagyományos gyártáson túl a fejlett gyártási ökoszisztémákig terjed.
A gyakorlati gyártási környezetben a megbízható íves lemezmegoldások a tapasztalt gyártó partnereken múlnak.Xinyangprecíziósan megmunkált, íves fémlemezt biztosít az ipari specifikációkhoz igazítva, támogatja az állandó minőséget és a méretezhető ellátást.
Részletes műszaki tanácsadáshoz vagy projektértékeléshez,lépjen kapcsolatba velünkaz ívelt lemezekre vonatkozó követelmények és az alkalmazási célok megvitatása érdekében.
