Padlón álló elektromos áramelosztó szekrény keret

Xinyanga padlón álló elektromos áramelosztó szekrények exportőre és gyártója, amely nagy szilárdságú szerkezeti vázakat szállít nagy igénybevételű ipari és közüzemi áramelosztó rendszerekhez.

Szerkezeti tervezés nagyléptékű elektromos elosztórendszerekhez

A hagyományos könnyű átmérőjű elektromos szekrények gyakran szenvednek a keretek megrepedezésétől, az ajtók eltolódásától és a hegesztési varrat helyi repedésétől, amikor nagy transzformátorterhelésnek, kapcsolóberendezési műveleteknek vagy termikus igénybevételnek vannak kitéve. A nagy teljesítményű alállomásokon és ipari létesítményekben a szerkezeti hajlítás veszélyezteti az IP-besorolást, és veszélyezteti a belső gyűjtősín-beállítást.

Ezen hibamódok megoldására aPadlón álló elektromos áramelosztó szekrény keretA Xinyang által tervezett vastag hidegen hengerelt acél (SPCC) vagy SECC horganyzott lemezeket használ 4,0 mm vastagságig. A precíziós többtengelyes CNC hajlítás és a robotizált MIG/TIG hegesztés révén merev hegesztett vázunk egyenletesen osztja el a függőleges statikus súlyt és a működési dinamikus nyomatékot az alapterületen. Ez a szerkezeti stabilitás garantálja, hogy a súlyos elektromos rövidzárlati erők vagy a maximális névleges értékig terjedő nagy alkatrészterhelések nem veszélyeztetik a panel tömítésének integritását vagy a belső hézagtávolságokat.

Költségcsökkentés és összeszerelés-hatékonyság összehasonlítása

Az elektromos vállalkozók, rendszerintegrátorok és kapcsolószekrény-építők számára a hosszú telepítési ciklusok és a rossz szerelési beállítás közvetlenül növeli a munkaerőköltségeket. Xinyang precíziós megmunkálásúPadlón álló elektromos áramelosztó szekrény keretmérhető megtakarításokat biztosít az összeszerelés teljes életciklusa során a hagyományos, helyszíni gyártású szekrényekhez képest:

• 50%-kal gyorsabb alkatrész beszerelés:A precíziós lyukasztású, 25 mm-es osztású moduláris rögzítőfuratok kiküszöbölik a kézi fúrást és a helyszíni beállítást a hátlap és a gyűjtősín felszerelése során.
• Kiváló IP-besorolás megőrzése:A folyamatos, automatikus poliuretán tömítés-adagolás szigorú IP55/IP65 behatolásvédelmet biztosít, csökkentve a beszerelés utáni tömítési utómunkát.
• Hegesztési torzulások megszüntetése:Az AMADA lézeres vágás és a CNC lyukasztás ±0,1 mm-en belül tartja a mérettűrést, biztosítva az ajtók nulla megereszkedését és a panel tökéletes síkságát.
• Alacsonyabb szállítási és kezelési rezsi:A tervezett szerkezeti merevség csökkenti a belső merevítés merevségét, csökkenti a saját súlyt a szerkezeti terhelési határok feláldozása nélkül.

Műszaki előírások és anyagfeldolgozási lehetőségek

A Xinyang 6000 ㎡ ISO9001 tanúsítvánnyal rendelkező gyárat üzemeltet Dongguanban, amelyben AMADA lézervágók, CNC lyukasztóprések, hajlító munkaállomások, automatizált porbevonat és szitagyártó sorok találhatók.

Speciális felületfejlesztés és vezetőképes földelés

Az alállomásokon, vegyi üzemekben vagy nedves számítógéptermekben működő áramelosztó berendezések kivételes korrózióvédelmet és elektromos biztonságot igényelnek. MindenPadlón álló elektromos áramelosztó szekrény keretA Xinyangban gyártott termékek többlépcsős automatizált felületi előkezelésen esnek át, amelyet elektrosztatikus epoxi porbevonat vagy elektroforézis követ.

Kidolgozási eljárásaink biztosítják a festék tapadását, amely ellenáll a durva környezeti károsodásoknak, hámlás vagy hámlás nélkül. Ezenkívül a kritikus elektromágneses kompatibilitás (EMC) és a személyi biztonsági követelmények érdekében a Xinyang speciális vezetőképes felületkezeléseket és maszkolt, csupasz fém földelési pontokat kínál. Ez garantálja az alacsony ellenállású elektromos folytonosságot a teljes felületenPadlón álló elektromos áramelosztó szekrény keret, megvédi az érzékeny PLC-vezérlőket és a digitális mérőegységeket az elektromos hibáktól.

Alkalmazási ágazatok nagy teherbírású elosztó szekrényekhez

Masszív, padlón álló kereteink megbízható szerkezeti házat biztosítanak a nagy igényű energia- és automatizálási szektorok széles spektrumában:

1. Alállomások és áramelosztó hálózatok:Főelosztó táblák, kisfeszültségű kapcsolóberendezések, transzformátorházak és közüzemi vezérlőpanelek.
2. Ipari automatizálás és PLC rendszerek:Nehézipari meghajtószekrények, motorvezérlő központok (MCC) és automatizált gyártósor-vezérlődobozok.
3. Távközlési és adatközpontok:Nagy sűrűségű áramelosztó egységek (PDU), UPS akkumulátorrack szekrények és központi helyiségfigyelő rendszerek.
4. Orvosi berendezések vezérlőközpontjai:Speciális, nagy tisztaságú elektromos kapcsolószekrények, amelyek megfelelnek az egészségügyi létesítmények szigorú szabványainak.
5. Nehézgépek vezérlőegységei:Ütésálló, rezgésálló elektromos burkolatok bányászati, tengeri és ipari gépekhez.

Milyen méretezhető végrehajtási képességek határozzák meg Xinyangot?

Folyamatfolyamat végrehajtása

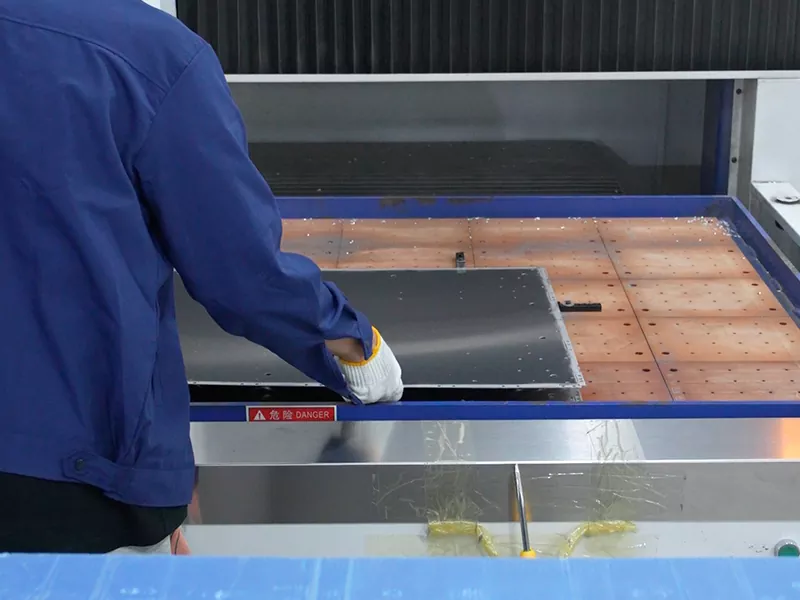

• Precíziós vágás:A nagy sebességű AMADA lézervágás sorjamentes éleket és összetett rögzítési kontúrokat hoz létre.

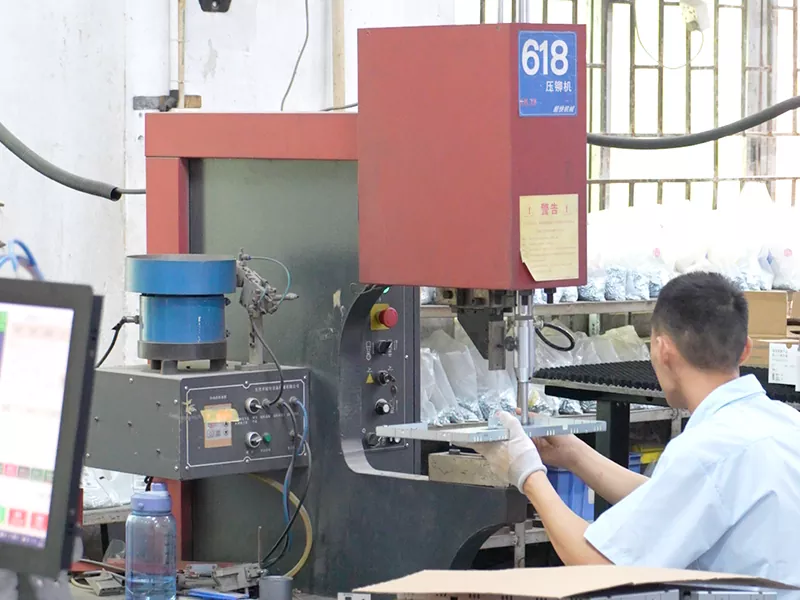

• CNC lyukasztás és hajlítás:Az automatizált többszögű hajlítás megőrzi a szigorú szerkezeti szögletességet és a méretek egységességét.
• Robothegesztés és köszörülés:A CO2-árnyékolt és argon ívhegesztés megakadályozza a hideg illesztéseket, a deformációt és a gyenge varratokat.
• Automatizált bevonat és ellenőrzés:Soron belüli porszórás, majd szigorú IQC, méretellenőrzés és felületi tapadási vizsgálat.

Ellenőrzött globális partner hitelesség

A szigorú ISO9001 minőségellenőrzések mellett működő Xinyang feldolgozási megbízhatóságát prominens nemzetközi és hazai vállalatokkal, köztük a dél-koreai TOVIS-szal, a pekingi Lihua Laikanggal, a China Telecommal és a Kaili Biomedical-lal kötött hosszú távú gyártási partnerségek igazolják.

A China Telecom telekommunikációs burkolatprojektjei korrózióálló acélszerkezeteket és szabványos szerelési kompatibilitást igényeltek.

Mielőtt megrendelné ezt a szekrénykeretet, erősítse meg ezt az 5 műszaki paramétert

A jobb kiválasztásaPadlón álló elektromos áramelosztó szekrény keretmegköveteli a szerkezeti, környezeti és elektromos követelmények gondos értékelését. A gyártás előtt a Xinyang áttekinti a következő kulcsfontosságú paramétereket, hogy megbizonyosodjon arról, hogy a szekrénykeret megfelel a tervezett alkalmazási feltételeknek.

• Terhelési szükséglet:Határozza meg az elektromos alkatrészek össztömegét, a szerelési követelményeket és a megerősítési igényeket a megfelelő anyagvastagság és szerkezeti kialakítás meghatározásához.
• Telepítési környezet:Vegye figyelembe a beltéri, kültéri, ipari, nedves vagy korrozív körülményeket a megfelelő anyagok, tömítőszerkezetek és védőkezelések kiválasztásához.
• IP besorolás:Ellenőrizze a szükséges védelmi szintet, például IP54, IP55 vagy IP65, hogy biztosítsa a megfelelő por- és vízállóságot.
• Földelési módszer:Adja meg a földelési pontokat, a rézsín követelményeket és a vezető érintkezési felületeket az elektromos biztonság és az EMC teljesítmény támogatása érdekében.
• Felületkezelés:A korrózióállóság és a szolgáltatási környezet követelményei szerint válasszon megfelelő felületeket, beleértve az epoxi porbevonatot, az elektroforézist vagy a rozsdamentes acél megmunkálását.

Ezen mérnöki tényezők gyártás előtti ellenőrzésével a Xinyang segít az ügyfeleknek csökkenteni az újratervezési kockázatokat, és megbízható szekrénykeret-teljesítményt elérni az ipari áramelosztási alkalmazásokhoz.

Gyakran Ismételt Kérdések

A Xinyang támogatja az OEM/ODM testreszabását és szerkezeti optimalizálását?

Igen, a Xinyang teljes mértékben támogatja az OEM és az ODM gyártását. Szigorúan az Ön CAD-rajzai (STEP, DXF, DWG, PDF) alapján építünk, és segíthetünk a belső keretelrendezés optimalizálásában a hőelvezetés, a szerkezeti teherbírás és a földelés biztonságának javítása érdekében.

A Xinyang tud előre összeszerelt szekrényeket belső tartozékokkal ellátni?

Igen, rugalmas szállítási lehetőségeket kínálunk a nyersfém keretektől a szerelő hátlapokat, ajtózárakat, zsanérokat, tömítőszalagokat és földelő réz gyűjtősíneket tartalmazó előre összeszerelt egységekig, amelyek készen állnak az elektromos alkatrészek integrációjára.

Hogyan garantálja a Xinyang a padlón álló elektromos elosztószekrény keretének védőtömítését és szállítási biztonságát?

Belső védelmi szint- és tapadásvizsgálatot végzünk a vevői szabványok szerint. A nemzetközi exporthoz az összes keretet megvastagított karcálló védőfóliával, EPE ütésálló habbal és megerősített fa ládákkal vagy raklapokkal csomagolják a szállítási sérülések elkerülése érdekében.
